Beschreibung

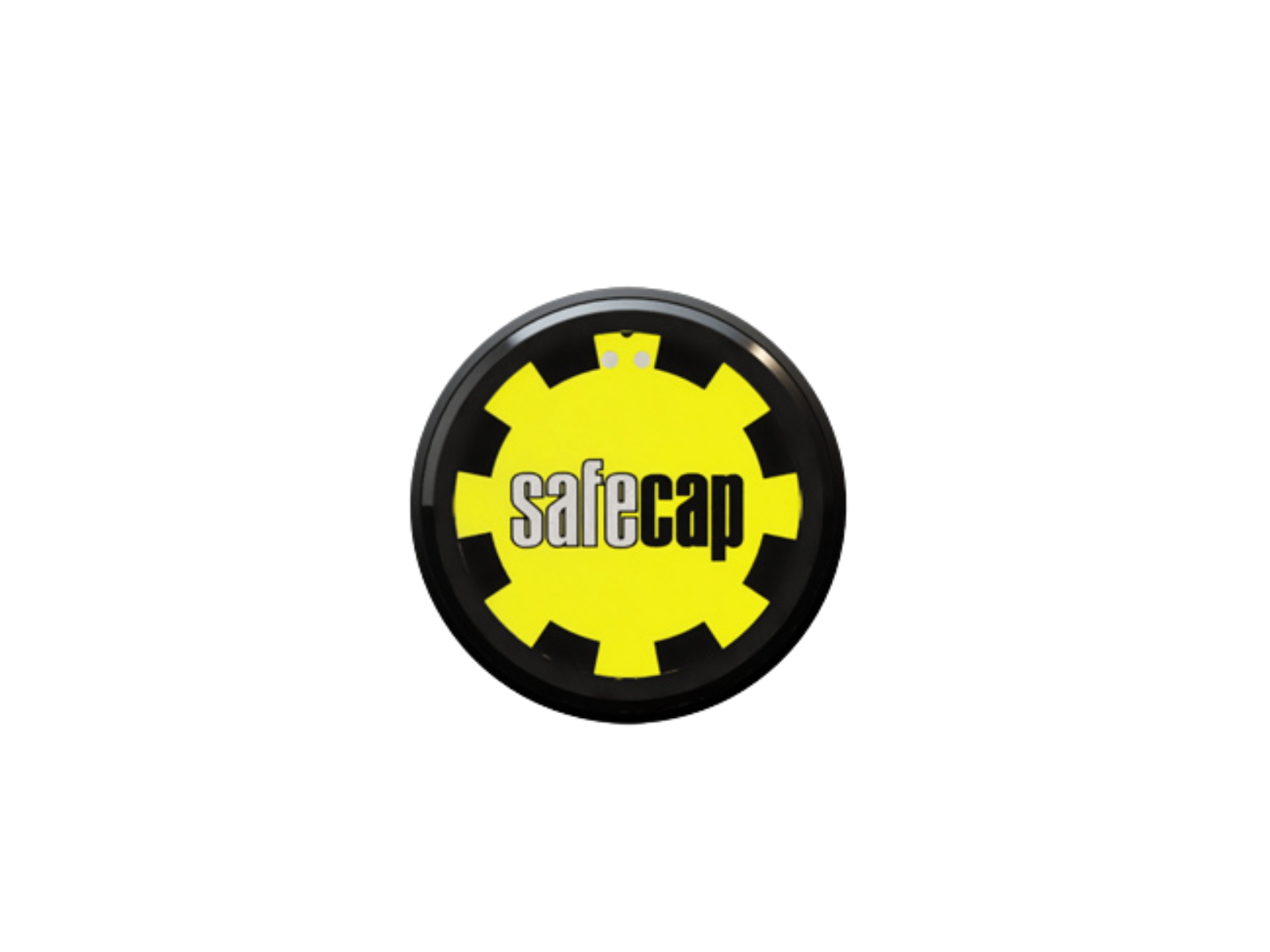

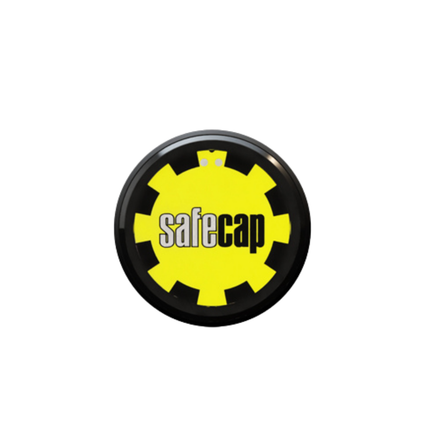

Kompakter Allrounder – Der SC30 ist geeignet für eine Einbauöffnung von Ø 22,5 mm und besitzt einen reduzierten Außendurchmesser von 54 mm. Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau.
Der SC30 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im Betriebszustand über eine grüne und beim Schaltvorgang über eine gelbe LED.
In der zweikanaligen Version NO / NC kann der SC30 mit dem MCR-225 Relais und dem PILZ PNOZ s6 verwendet werden.
Anwendung finden der safeCAP SC30 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen.
Technische Daten
| Betriebsspannung |
DC 24V (19,2…28,8 V) |
| Kontaktbelastbarkeit |
100 mA (70 mA bei 75 °C) |
| Ausgangsimpuls |
Dauersignal bei Betätigung |
LED1
|
Grüne LED |
LED2
|
Gelbe LED |
| Verpolungsschutz |
Ja |
| Kurzschlussschutz |
Nein |
| Stromaufnahme |
Max. 20 mA bei 24 V |
| Betriebstemperatur |
-25°C … +75 °C |
| Schutzgrad IP |
Frontseite IP68 Stecker IP67 |
| Betätigungsart |
Kapazitiv |
| Betätigungskraft |
Keine Betätigungskraft notwendig |
| Bemessungisolationsspannung |
32 V |
| Ausschaltverzögerung Ta |
Max. 50 ms |
| Einschaltverzögerung |
Max. 30 ms |
| MTTFd |
100 Jahre |
