Beschreibung

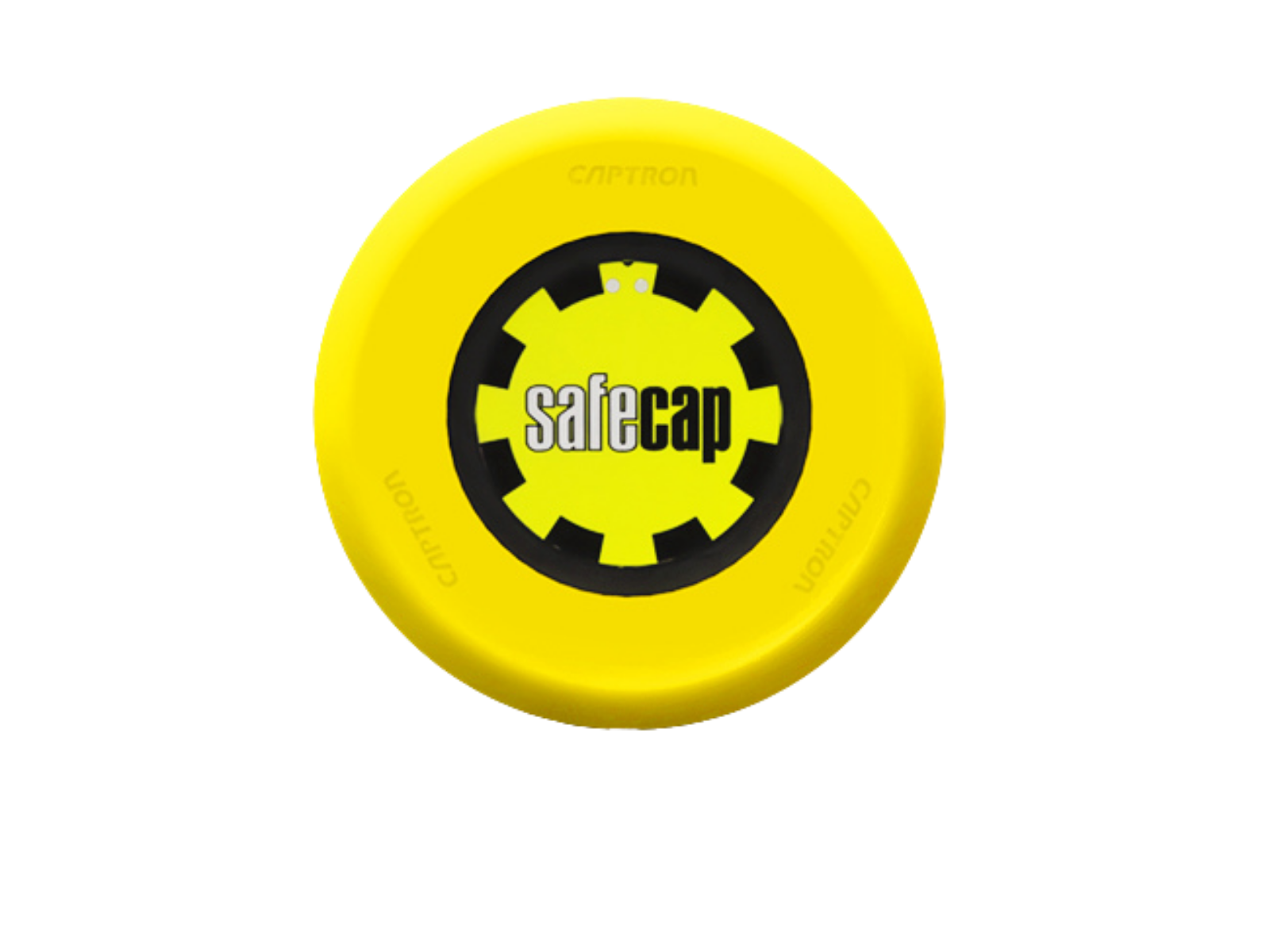

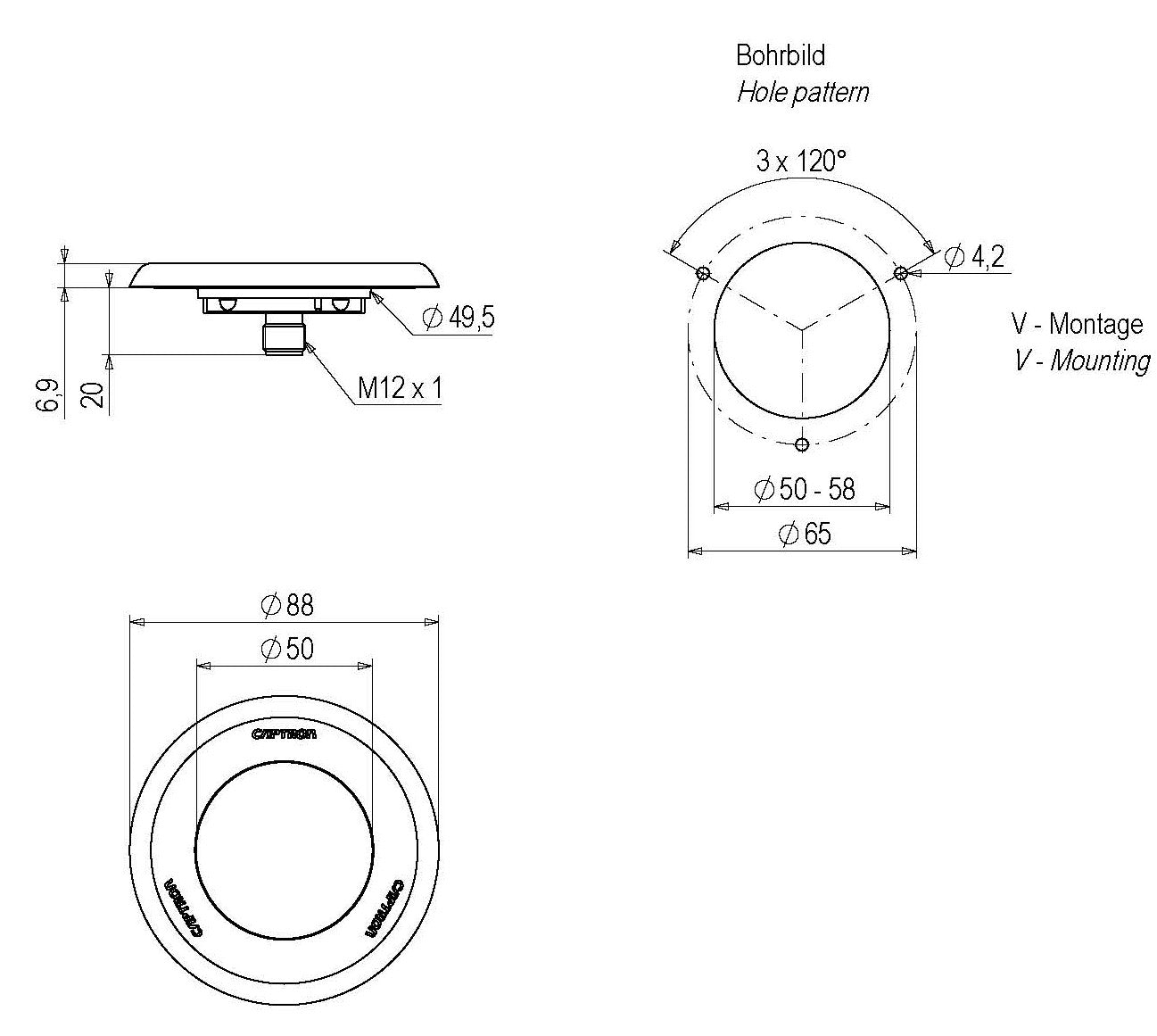

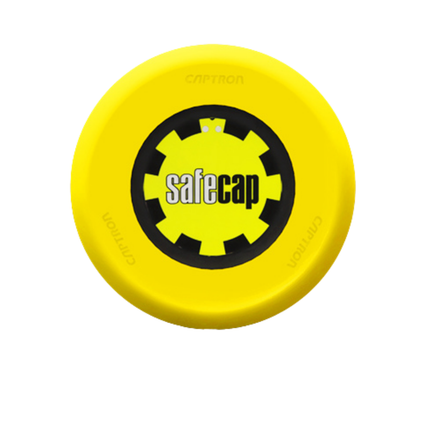

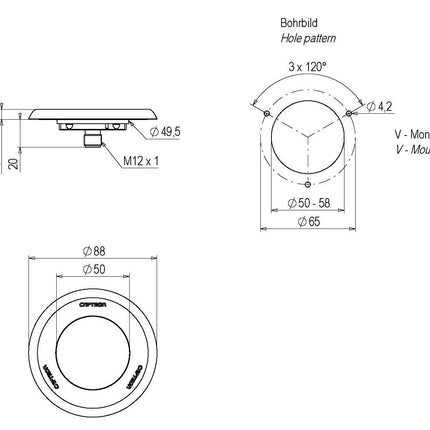

Kompakter Allrounder – Der SC31 ist geeignet für eine Einbauöffnung über dem Standard von Ø 50-58 mm mit 3-Punkt-Befestigung und besitzt einen reduzierten Außendurchmesser von 54 mm. Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau.
Der SC31 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im Betriebszustand über eine grüne und beim Schaltvorgang über eine gelbe LED.
In der zweikanaligen Version NO / NC kann der SC31 mit dem MCR-225 Relais und dem PILZ PNOZ s6 verwendet werden.
Anwendung finden der SC31 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen.
Sprechen Sie uns an. CAPTRON Service.
Technische Daten
| Betriebsspannung |
24V DC (16,8 … 32 V) |
LED1
|
Grüne LED (betriebsbereit) |
LED2
|
Gelbe LED (betätigt) |
| Verpolungsschutz |
Ja |
| Anschluss |
M12 Anschluss 5-polig und 8-polig (6-polig belegt) |
| Kurzschlussschutz |
Nein |
| Stromaufnahme |
Max. 20 mA bei 24 V |
| Betriebstemperatur |
-25°C … +75°C |
| Schutzgrad IP |
Frontseite: IP68
Rückseite (Stecker): IP67
|
| Stromaufnahme |
Max. 25mA bei 24V
|
| Betätigungsart |
Kapazitiv |
| Betätigungskraft |
Keine Betätigungskraft notwendig |
| Spannung Bemessungisolation |
32 V |
| Ausschaltverzögerung |
Max. 50 ms |
| Einschaltverzögerung |
Max. 30 ms |
| Performance Level |
PLe |
| MTTFd |
1123 Jahre |
| PFHd |
2,47 E-10/h |
| Kategorie |
CAT 4 |
| DC |
0 (99% mit Relais) |
| TM |
20 Jahre |
