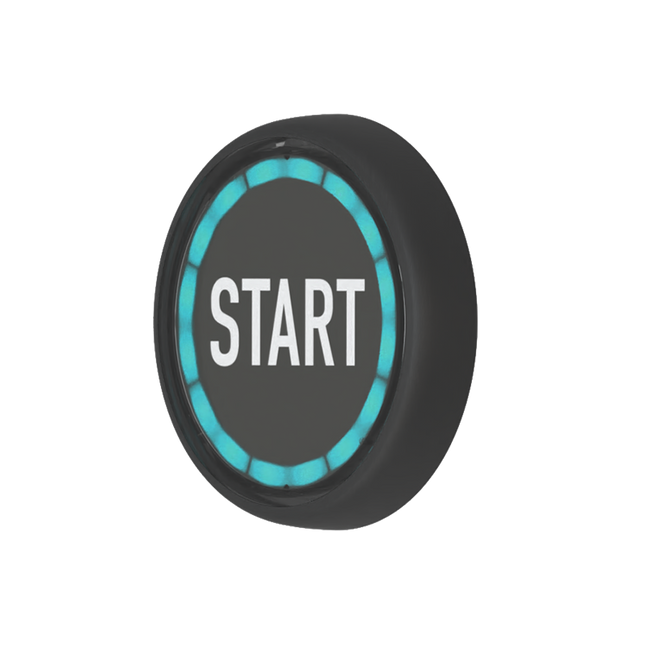

Innovativer, kapazitiver HMI-Taster mit großer Symbolfläche für Industrieautomation, Maschinenbau, Robotik und Gebäudetechnik. Durch die Kombination aus Status-, Signal-, und Taster eignet sich der CANEO series40 Puck bestens für Industrie 4.0 Anwendungen wie HMI-Szenarien und vernetzte Systeme.  Der dynamische Schalter wird durch Berührung für ca. 300ms aktiviert und wird dann automatisch wieder deaktiviert, auch wenn die Tastfläche weiterhin berührt wird. Für die Befestigung wird eine Montagebohrung mit einem Durchmesser von 22,5 mm benötigt. Der Taster wird über ein Gewinde mit einer Rändelmutter befestigt.  Technische Daten Betriebsspannung DC 12 - 24 V (8,4…31,2 V) Laststrom Max. 200 mA Ausgang PNP-NO Verpolungsschutz Schutz aller Leitungen Kurzschlussschutz Kurzschluss- und überlastsicher Spannungsabfall Max. 2,5 V bei 200 mA Laststrom Stromaufnahme bei 24 V Max. 90 mA Betriebstemperatur -25°C …+50°C Schutzart IP Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm Schutzart IK IK08 Kommunikationsschnittstelle IO-Link Spezifikation V1.1 Messprinzip Kapazitiv Betätigungsart Berührung Betätigungskraft Keine Betätigungskraft notwendig Maximale Höhenlage 3000 m über Normal Null Relative Luftfeuchtigkeit  maximal 95%, nicht kondensierend   Downloads Betriebsanleitung series40 Puck Datenblatt series40 Puck Step-Datei series40 Puck

Lesen Sie Mehr Weniger

Innovativer, kapazitiver HMI-Taster mit großem, frei konfigurierbarem Display für Industrieautomation, Maschinenbau, Robotik und Gebäudetechnik. Durch die Kombination aus Status-, Signal-, 7-Segment-Anzeige und Taster eignet sich der CANEO series40 Puck Display bestens für Industrie 4.0 Anwendungen wie HMI-Szenarien und vernetzte Systeme.  Der dynamische Schalter wird durch Berührung für ca. 300ms aktiviert und wird dann automatisch wieder deaktiviert, auch wenn die Tastfläche weiterhin berührt wird. Für die Befestigung wird eine Montagebohrung mit einem Durchmesser von 22,5 mm benötigt. Der Taster wird über ein Gewinde mit einer Rändelmutter befestigt.  Technische Daten Betriebsspannung DC 12 - 24 V (8,4…31,2 V) Laststrom Max. 200 mA Ausgang PNP-NO Verpolungsschutz Schutz aller Leitungen Kurzschlussschutz Kurzschluss- und überlastsicher Spannungsabfall Max. 2,5 V bei 200 mA Laststrom Stromaufnahme bei 24 V Max. 90 mA Betriebstemperatur -25°C …+50°C Schutzart IP Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm Schutzart IK IK08 Kommunikationsschnittstelle IO-Link Spezifikation V1.1 Messprinzip Kapazitiv Betätigungsart Berührung Betätigungskraft Keine Betätigungskraft notwendig Maximale Höhenlage 3000 m über Normal Null Relative Luftfeuchtigkeit  maximal 95%, nicht kondensierend   Downloads Betriebsanleitung series40 Puck Display Datenblatt series40 Puck Display Step-Datei series40 Puck Display

Lesen Sie Mehr Weniger

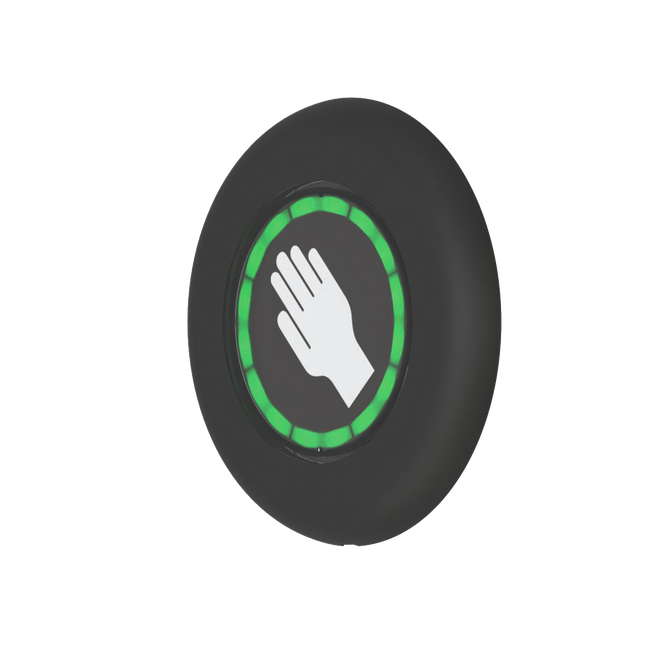

Der Pick-by-Light Taster sorgt mit seiner großen Tastfläche mit Hand-Symbol für eine einfache, intuitive Bedienung. Das innovative Leuchtkonzept des konfigurierbaren LED-Rings ermöglicht es, eine Farbe aus rund 16 Millionen Leuchtfarben einzelnen Nutzern zuzuordnen oder die Helligkeit passend zur Umgebung einzustellen. Der dynamische Schalter wird durch Berührung für ca. 300ms aktiviert und wird dann automatisch wieder deaktiviert, auch wenn die Tastfläche weiterhin berührt wird. Technische Daten Betriebsspannung  DC 24 V (19,2…28,8 V) Laststrom Max. 200 mA Verpolungsschutz Schutz aller Leitungen Kurzschlussschutz Kurzschluss- und überlastsicher Spannungsabfall Max. 2,5 V bei 200 mA Laststrom Stromaufnahme bei 24 V Max. 90 mA Betriebstemperatur -25°C …+50°C Schutzart IP Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm Schutzart IK IK08 Kommunikationsschnittstelle IO-Link Spezifikation V1.1 Messprinzip Kapazitiv Betätigungsart Berührung Betätigungskraft Keine Betätigungskraft notwendig Maximale Höhenlage 3000 m über Normal Null Relative Luftfeuchtigkeit  maximal 95%, nicht kondensierend   Downloads Betriebsanleitung series41 Standard Datenblatt series41 Standard Step-Datei series41 Standard EU-Konformitätserklärung

Lesen Sie Mehr Weniger

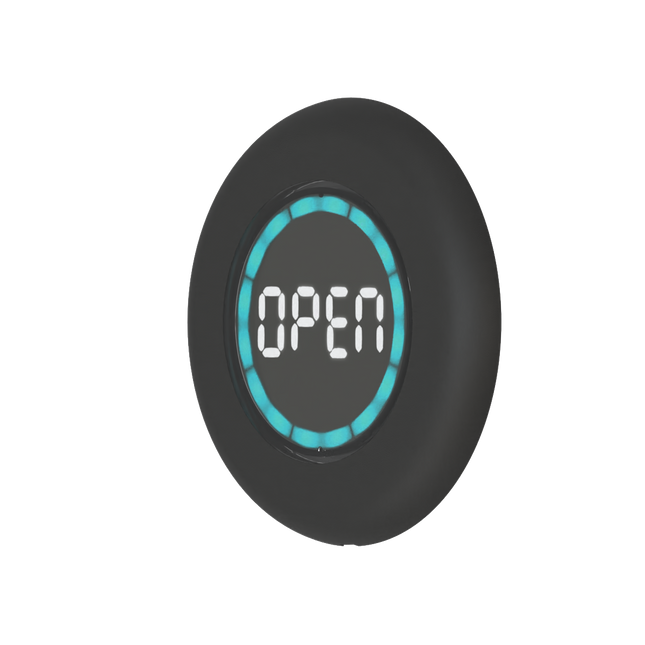

Der Pick-by-Light Taster sorgt mit seiner großen Tastfläche mit 7-Segment-Anzeige für eine einfache, intuitive Bedienung. Das innovative Leuchtkonzept des konfigurierbaren LED-Rings ermöglicht es eine Farbe aus rund 16 Millionen Leuchtfarben einzelnen Nutzern zuzuordnen, kurze Anweisungen oder Countdown-Texte auf dem Display zu übermitteln oder die Helligkeit passend zur Umgebung einzustellen. Dank freier Konfigurierbarkeit, der Kombination aus Status-, Signal und 7-Segment-Anzeige sowie Taster in einem Produkt, lässt sich der Taster außerdem flexibel in HMI Anwendungen und moderne Anlagensteuerungen integrieren.  Der dynamische Schalter wird durch Berührung für ca. 300ms aktiviert und wird dann automatisch wieder deaktiviert, auch wenn die Tastfläche weiterhin berührt wird. Technische Daten Betriebsspannung  DC 24 V (19,2…28,8 V) Laststrom Max. 200 mA Verpolungsschutz Schutz aller Leitungen Kurzschlussschutz Kurzschluss- und überlastsicher Spannungsabfall Max. 2,5 V bei 200 mA Laststrom Stromaufnahme bei 24 V Max. 90 mA Betriebstemperatur -25°C …+50°C Schutzart IP Frontseite IP69K maximale Unebenheit der Montagefläche < 0,2 mm Schutzart IK IK08 Kommunikationsschnittstelle IO-Link Spezifikation V1.1 Messprinzip Kapazitiv Betätigungsart Berührung Betätigungskraft Keine Betätigungskraft notwendig Maximale Höhenlage 3000 m über Normal Null Relative Luftfeuchtigkeit  maximal 95%, nicht kondensierend   Downloads Betriebsanleitung series41 Display Datenblatt series41 Display Step-Datei series41 Display EU-Konformitätserklärung

Lesen Sie Mehr Weniger

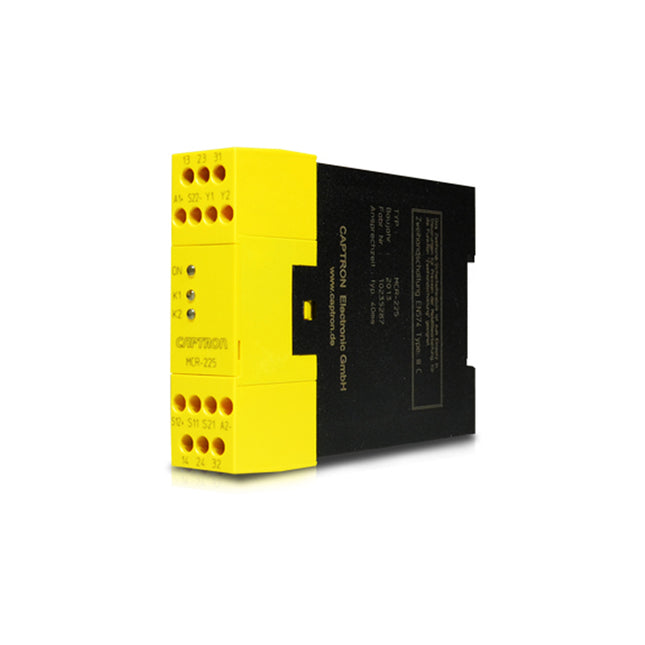

Relais für SC30 in der zweikanaligen Variante Ausgang: 2 Schließer und 1 Öffner Über Rückführkreis Y1 - Y2 Überwachung externer Schütze zur Kontaktvervielfältigung und -verstärkung Überspannungs- und kurzschlussfest Sicherheits-Typ III-C gemäß EN EN 13851 Kategorie 4 und PLe nach DIN EN ISO 13849-1

Lesen Sie Mehr Weniger

Der Protector für den Sensortaster CHT3-1 schützt vor Fremdeinwirkungen bei der Bedienung und verhindert ein versehentliches Auslösen des Tasters.

Lesen Sie Mehr Weniger

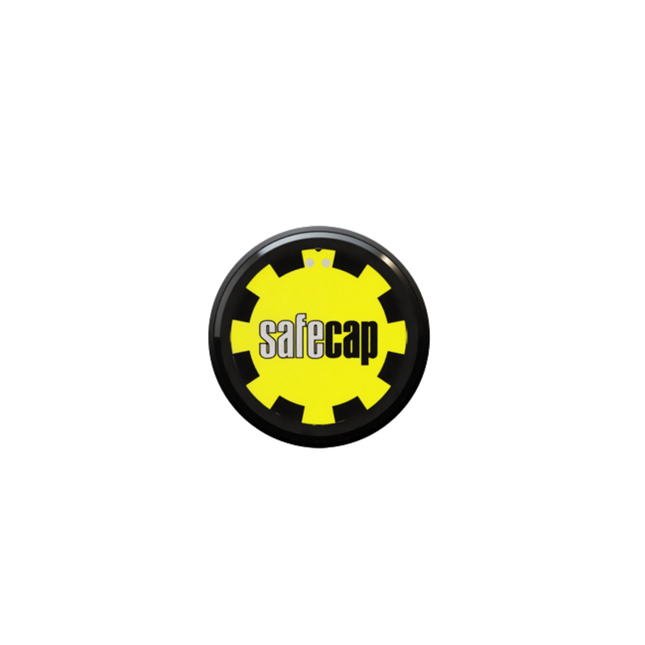

Kompakter Allrounder – Der SC30 ist geeignet für eine Einbauöffnung von über Ø 22,5 mm und besitzt einen reduzierten Außendurchmesser von 54 mm (Ø 50 mm Tastfläche). Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau. Der SC30 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im betriebsbereiten Zustand über eine grüne und im Betätigungsvorgang über eine gelbe LED.  In der einkanaligen Version NO lässt er sich unter anderem in Verbindung mit den Auswertgeräten 3SK1 Advanced, 3RK3 MSS, Simatic F-CPU als Zweihandsteuerung verwenden.Anwendung finden der safeCAP SC30 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen. Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung DC 24V (19,2…28,8 V) Kontaktbelastbarkeit 100 mA (70 mA bei 75 °C) Ausgangsimpuls Dauersignal bei Betätigung LED1 Grüne LED (betriebsbereit) LED2 Gelbe LED (betätigt) Verpolungsschutz Ja Anschluss M12 Anschluss 5-polig und 8-polig (6-polig belegt) Kurzschlussschutz Ja Stromaufnahme Max. 20 mA bei 24 V Betriebstemperatur -25°C … +75 °C Schutzgrad IP  Frontseite: IP68Rückseite (Stecker): IP67 Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Bemessungisolationsspannung 32 V Ausschaltverzögerung Max. 50 ms Einschaltverzögerung Max. 30 ms Performance Level PLe MTTFd 100 Jahre PFHd 2,47 E-10/h Kategorie CAT 4 DC 0 (99% mit Relais) TM 20 Jahre   Downloads Betriebsanleitung SC30 Einkanalig Datenblatt SC30 Einkanalig

Lesen Sie Mehr Weniger

Kompakter Allrounder – Der SC30 ist geeignet für eine Einbauöffnung über dem Standard von Ø 22,5 mm und besitzt einen reduzierten Außendurchmesser von 54 mm (Ø 50 mm Tastfläche). Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau. Der SC30 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im betriebsbereiten Zustand über eine grüne und im Betätigungsvorgang über eine gelbe LED.   In der zweikanaligen Version NO / NC kann der SC30 mit dem MCR-225 Relais und dem PILZ PNOZ s6 verwendet werden.  Anwendung finden der SC30 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen. Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung DC 24V (19,2…28,8 V) Kontaktbelastbarkeit 100 mA (70 mA bei 75 °C) Ausgangsimpuls Dauersignal bei Betätigung LED1 Grüne LED (betriebsbereit) LED2 Gelbe LED (betätigt) Verpolungsschutz Ja Anschluss M12 Anschluss 5-polig und 8-polig (6-polig belegt) Kurzschlussschutz Nein Stromaufnahme Max. 20 mA bei 24 V Betriebstemperatur -25°C … +75 °C Schutzgrad IP  Frontseite: IP68Rückseite (Stecker): IP67 Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Bemessungisolationsspannung 32 V Ausschaltverzögerung Ta Max. 50 ms Einschaltverzögerung Max. 30 ms MTTFd 1123 Jahre PFHd 2,47 E-10 /h   Downloads Betriebsanleitung SC30 Zweikanalig Datenblatt SC30 Zweikanalig 5-pin Datenblatt SC30 Zweikanalig 6-pin

Lesen Sie Mehr Weniger

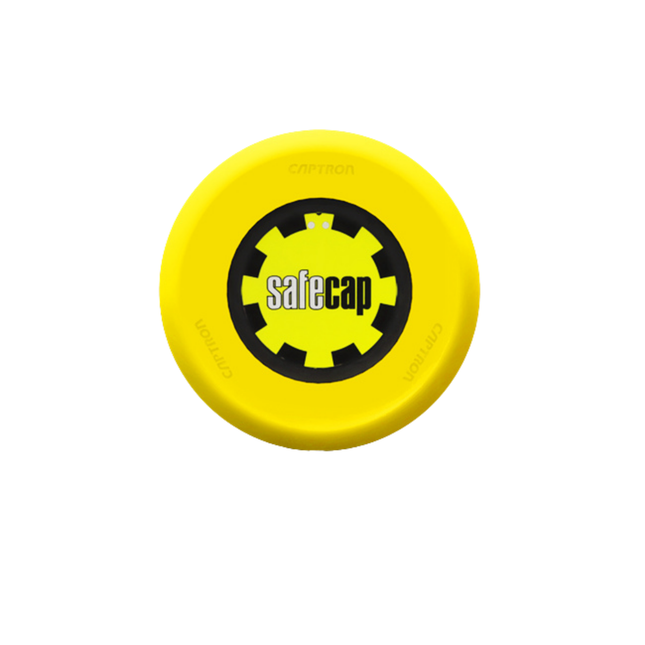

Kompakter Allrounder – Der SC31 ist geeignet für eine Einbauöffnung über dem Standard von Ø 50-58 mm mit 3-Punkt-Befestigung und besitzt einen reduzierten Außendurchmesser von 54 mm. Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau.    Der SC31 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im Betriebszustand über eine grüne und beim Schaltvorgang über eine gelbe LED. In der zweikanaligen Version NO / NC kann der SC31 mit dem MCR-225 Relais und dem PILZ PNOZ s6 verwendet werden. Anwendung finden der SC31 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen. Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung 24V DC (16,8 … 32 V) LED1 Grüne LED (betriebsbereit) LED2 Gelbe LED (betätigt) Verpolungsschutz Ja Anschluss M12 Anschluss 5-polig und 8-polig (6-polig belegt) Kurzschlussschutz Nein Stromaufnahme Max. 20 mA bei 24 V Betriebstemperatur -25°C … +75°C Schutzgrad IP  Frontseite: IP68Rückseite (Stecker): IP67 Stromaufnahme Max. 25mA bei 24V Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Spannung Bemessungisolation 32 V Ausschaltverzögerung Max. 50 ms Einschaltverzögerung Max. 30 ms Performance Level PLe MTTFd 1123 Jahre PFHd 2,47 E-10/h Kategorie CAT 4 DC 0 (99% mit Relais) TM 20 Jahre   Downloads Betriebsanleitung SC31 zweikanalig Datenblatt SC31 zweikanalig 5-pin Datenblatt SC31 zweikanalig 6-pin

Lesen Sie Mehr Weniger

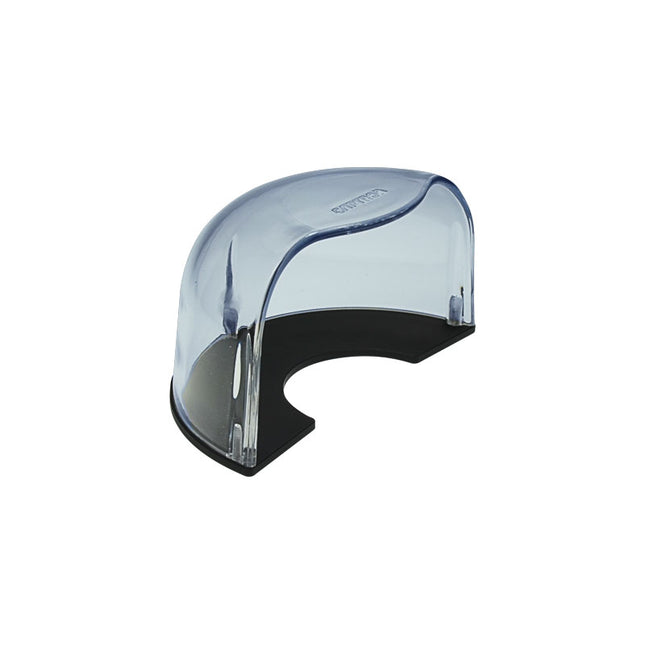

Unser SCP-6 Protector zur Tischmontage für den SC30 und SL30 bietet einen hohen Schutz.  Er verhindert das Umgehen der Zweihandbedienung mit Hand und Ellbogen des selben Arms ≥ 550mm, mit Unterarm(en) oder Ellbogen ≥ 1100mm, sowie das Blockieren eines Stellteils. Er besteht aus durchsichtigem Polycarbonat und sorgt so für eine optimale Sicht.

Lesen Sie Mehr Weniger

Der kapazitive Sensortaster CHT3-1 - dynamisch schaltet bei Berührung für ca. 300ms und besitzt mit Ø 50 mm Tastfläche einen sehr hohen Bedienkomfort. Der Taster wird mit 3 Schrauben befestigt, die durch verschiedene farbige Abdeckringe aus glasfaserverstärktem Polycarbonat verdeckt werden können. Mit einem Gesamtdurchmesser von 88mm und einer Aufbauhöhe von 7mm ist er flexibel an verschiedene Einbausituationen anpassbar. Dank voll vergossener Elektronik ist der CHT3 extrem robust und 100% wasser - und öldicht (IP69K) und ideal für Anwendungen im Maschinen- und Anlagenbau geeignet. Lieferumfang Sensoreinheit Befestigungsflansch (bereits vormontiert) Bedienungsanleitung NICHT im Lieferumfang enthalten: Abdeckfarbring - bitte separat bestellen Befestigungsschrauben. Technische Daten Betriebsspannung DC 24 V (16,8…32 V) Betätigungsart kapazitiv Betätigungskraft keine Betätigungskraft notwendig Optisches Feedback 8 grüne LEDs8 rote LEDs Befestigungsart Schraubmontage (3x M4) Anschlussart Stecker M8, 4-pol. Ausgang PNP-NO Ausgangsimpuls ca. 300ms Verpolschutz Schutz aller Leitungen Kurzschlussschutz Kurzschluss- und überlastsicher Spannungsabfall max. 3 V bei 400 mA Stromaufnahme bei 24 V max. 30 mA Betriebstemperatur -30°C...+80°C Schutzgrad IP Frontseite IP69K Gehäusematerial Polycarbonat (PC) - glasfaserverstärkt Downloads  Betriebsanleitung CHT3-1 Datenblatt CHT3-1 dynamisch Step-Datei CHT3-1 dynamisch EG-Konformitätserklärung zur elektromagnetischen Verträglichkeit

Lesen Sie Mehr Weniger

Der Sensortaster CHT3-1 - statisch ist ein kapazitiver Taster, der durch Berührung aktiviert wird und solange eingeschaltet bleibt, wie die Tastfläche betätigt wird. Durch seine Ø 50 mm große Tastfläche bietet er eine bequeme und einfache Bedienung. Der Taster wird mit 3 Schrauben befestigt, die durch verschiedene farbige Abdeckringe aus glasfaserverstärktem Polycarbonat verdeckt werden können.Der CHT3 ist äußerst flexibel in verschiedenen Einbausituationen einsetzbar, da er einen Gesamtdurchmesser von 88 mm und eine Aufbauhöhe von 7 mm aufweist. Mit voll vergossener Elektronik ist er extrem robust und zu 100% wasser- und öldicht (IP69K), was ihn ideal für den Einsatz im Maschinen- und Anlagenbau macht. Lieferumfang Sensoreinheit Befestigungsflansch (bereits vormontiert) Bedienungsanleitung NICHT im Lieferumfang enthalten: Abdeckfarbring - bitte separat bestellen Befestigungsschrauben. Technische Daten Betriebsspannung DC 24 V (16,8…32 V) Betätigungsart kapazitiv Betätigungskraft keine Betätigungskraft notwendig Optisches Feedback 8 grüne LEDs8 rote LEDs Befestigungsart Schraubmontage (3x M4) Anschlussart Stecker M8, 4-pol. Ausgang PNP-NO Ausgangsimpuls dauerhaft Verpolschutz Schutz aller Leitungen Kurzschlussschutz Kurzschluss- und überlastsicher Spannungsabfall max. 3 V bei 400 mA Stromaufnahme bei 24 V max. 30 mA Betriebstemperatur 0°C...+55°C Schutzgrad IP Frontseite IP69K Gehäusematerial Polycarbonat (PC) - glasfaserverstärkt Downloads: Produktkatalog Sensortaster Bedienungsanleitung CHT3-1
