Die TCP-Laser-Messeinheit von CAPTRON wird zur Werkzeugkalibrierung von Industrierobotern in der Automation genutzt. Sie vermisst die X-, die Y- und die Z-Achse in einem Schritt und ist sehr kompakt. Mit einem Abstand der Laser von wahlweise 40mm oder 70mm kann die TCP Messeinheit in die meisten Arbeitsumgebungen problemlos eingebaut werden. Der minimale Verkabelungsaufwand sorgt für eine leichte und schnelle Montage. Dank der offenen Bauform muss das zu kalibrierende Werkzeug nicht eintauchen, womit sich die Verschmutzung durch z.B. tropfende Dosiernadeln deutlich verringert.   Betriebsspannung  DC 12...30 V Laststrom Max. 200 mA je Ausgang, kurzschlussfest Ausgang 2x PNP-NO Schaltzustandsanzeige Gelbe LED Spannungsabfall Max. 2,5 V pro Ausgang bei 200 mA Stromaufnahme Max. 50 mA Betriebstemperatur -10…+50 °C Schutzgrad IP IP65 Laser-Sendelicht Rotlicht, 650 nm, Klasse 2 Schaltfrequenz Max. 1 kHz Auflösung 0,2 mm Reproduzierbarkeit 0,01 mm Gehäusematerial Aluminium, schwarz eloxiert

Lesen Sie Mehr Weniger

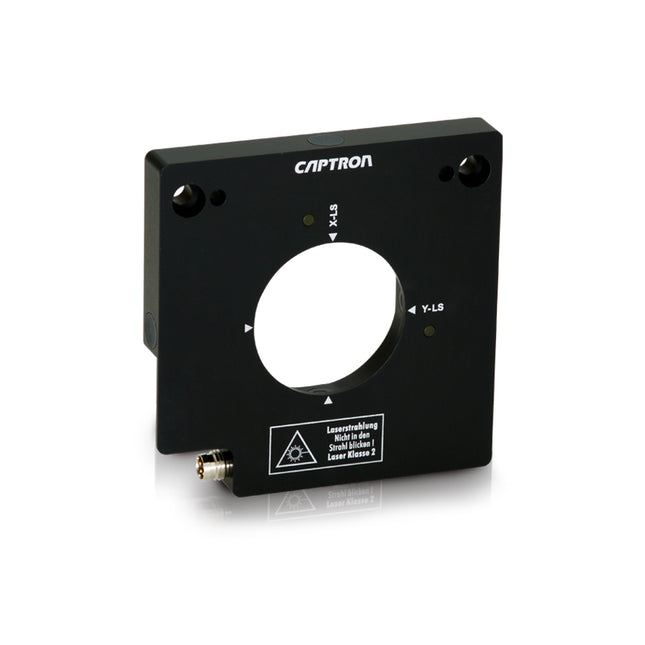

Die TCP-Laser-Messeinheit von CAPTRON hat eine Öffnung für die Messung von 40mm. Sie vermisst die X-, die Y- und die Z-Achse in einem Schritt. Die besonders flache Bauform ermöglicht den Einbau in fast jeder Arbeitsumgebung. Durch die Passbohrungen zur genauen Positionierung und die geringe Verkabelung, lässt sich die TCP-Messeinheit schnell und einfach montieren.  Der Schutzkragen verhindert Beschädigungen und Verschmutzungen der Optiken in rauen Umgebungen. Technische Daten Betriebsspannung  DC 12...30 V Laststrom Max. 200 mA je Ausgang, kurzschlussfest Ausgang 2x PNP-NO Schaltzustandsanzeige Gelbe LED Spannungsabfall Max. 2,5 V pro Ausgang bei 200 mA Stromaufnahme Max. 50 mA Betriebstemperatur -10…+50 °C Schutzgrad IP IP65 Laser-Sendelicht Rotlicht, 650 nm, Klasse 2 Schaltfrequenz Max. 1 kHz Auflösung 0,2 mm Reproduzierbarkeit 0,01 mm Gehäusematerial Aluminium, schwarz eloxiert
