Zweihandsteuerung

Kompakter Allrounder – Der SC30 ist geeignet für eine Einbauöffnung von über Ø 22,5 mm und besitzt einen reduzierten Außendurchmesser von 54 mm (Ø 50 mm Tastfläche). Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau. Der SC30 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im betriebsbereiten Zustand über eine grüne und im Betätigungsvorgang über eine gelbe LED.  In der einkanaligen Version NO lässt er sich unter anderem in Verbindung mit den Auswertgeräten 3SK1 Advanced, 3RK3 MSS, Simatic F-CPU als Zweihandsteuerung verwenden.Anwendung finden der safeCAP SC30 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen. Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung DC 24V (19,2…28,8 V) Kontaktbelastbarkeit 100 mA (70 mA bei 75 °C) Ausgangsimpuls Dauersignal bei Betätigung LED1 Grüne LED (betriebsbereit) LED2 Gelbe LED (betätigt) Verpolungsschutz Ja Anschluss M12 Anschluss 5-polig und 8-polig (6-polig belegt) Kurzschlussschutz Ja Stromaufnahme Max. 20 mA bei 24 V Betriebstemperatur -25°C … +75 °C Schutzgrad IP  Frontseite: IP68Rückseite (Stecker): IP67 Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Bemessungisolationsspannung 32 V Ausschaltverzögerung Max. 50 ms Einschaltverzögerung Max. 30 ms Performance Level PLe MTTFd 100 Jahre PFHd 2,47 E-10/h Kategorie CAT 4 DC 0 (99% mit Relais) TM 20 Jahre   Downloads Betriebsanleitung SC30 Einkanalig Datenblatt SC30 Einkanalig

Lesen Sie Mehr Weniger

Kompakter Allrounder – Der SC30 ist geeignet für eine Einbauöffnung über dem Standard von Ø 22,5 mm und besitzt einen reduzierten Außendurchmesser von 54 mm (Ø 50 mm Tastfläche). Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau. Der SC30 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im betriebsbereiten Zustand über eine grüne und im Betätigungsvorgang über eine gelbe LED.   In der zweikanaligen Version NO / NC kann der SC30 mit dem MCR-225 Relais und dem PILZ PNOZ s6 verwendet werden.  Anwendung finden der SC30 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen. Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung DC 24V (19,2…28,8 V) Kontaktbelastbarkeit 100 mA (70 mA bei 75 °C) Ausgangsimpuls Dauersignal bei Betätigung LED1 Grüne LED (betriebsbereit) LED2 Gelbe LED (betätigt) Verpolungsschutz Ja Anschluss M12 Anschluss 5-polig und 8-polig (6-polig belegt) Kurzschlussschutz Nein Stromaufnahme Max. 20 mA bei 24 V Betriebstemperatur -25°C … +75 °C Schutzgrad IP  Frontseite: IP68Rückseite (Stecker): IP67 Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Bemessungisolationsspannung 32 V Ausschaltverzögerung Ta Max. 50 ms Einschaltverzögerung Max. 30 ms MTTFd 1123 Jahre PFHd 2,47 E-10 /h   Downloads Betriebsanleitung SC30 Zweikanalig Datenblatt SC30 Zweikanalig 5-pin Datenblatt SC30 Zweikanalig 6-pin

Lesen Sie Mehr Weniger

Kompakter Allrounder – Der SC31 ist geeignet für eine Einbauöffnung über dem Standard von Ø 50-58 mm mit 3-Punkt-Befestigung und besitzt einen reduzierten Außendurchmesser von 54 mm. Diese kompakte Bauweise ermöglicht einen schnellen und platzsparenden Einbau.    Der SC31 verfügt über PhotoMOS Relais und die optische Rückmeldung erfolgt im Betriebszustand über eine grüne und beim Schaltvorgang über eine gelbe LED. In der zweikanaligen Version NO / NC kann der SC31 mit dem MCR-225 Relais und dem PILZ PNOZ s6 verwendet werden. Anwendung finden der SC31 als Zweihandsteuerung in Industrien mit erhöhten Sicherheitsanforderungen. Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung 24V DC (16,8 … 32 V) LED1 Grüne LED (betriebsbereit) LED2 Gelbe LED (betätigt) Verpolungsschutz Ja Anschluss M12 Anschluss 5-polig und 8-polig (6-polig belegt) Kurzschlussschutz Nein Stromaufnahme Max. 20 mA bei 24 V Betriebstemperatur -25°C … +75°C Schutzgrad IP  Frontseite: IP68Rückseite (Stecker): IP67 Stromaufnahme Max. 25mA bei 24V Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Spannung Bemessungisolation 32 V Ausschaltverzögerung Max. 50 ms Einschaltverzögerung Max. 30 ms Performance Level PLe MTTFd 1123 Jahre PFHd 2,47 E-10/h Kategorie CAT 4 DC 0 (99% mit Relais) TM 20 Jahre   Downloads Betriebsanleitung SC31 zweikanalig Datenblatt SC31 zweikanalig 5-pin Datenblatt SC31 zweikanalig 6-pin

Lesen Sie Mehr Weniger

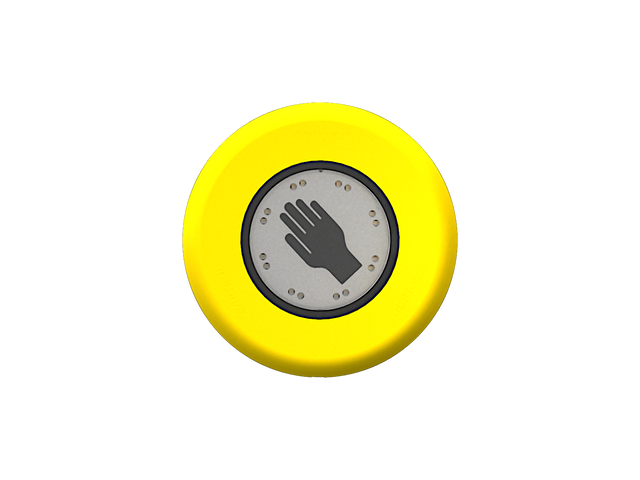

Der SL30 Taster eignet sich für die standardisierte Einbauöffnung von Ø 22,5 mm und besitzt einen Außendurchmesser von nur 54 mm. Diese kompakte Bauform ermöglicht einen schnellen und platzsparenden Einbau oder Austausch der Taster in Pulte.  Rückmeldung erfolgt im Betriebszustand über acht grüne und beim Schaltvorgang über acht rote LEDs. Aufgrund der kapazitiven Technik bietet der SL30 Taster durch die kraftlose Betätigung eine ermüdungsfreie Bedienung, ist verschleißfrei, robust und besitzt somit eine lange Lebensdauer. Für das umfangreiche Produktangebot bietet CAPTRON eine individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß den erforderlichen Spezifikationen, Zertifizierungen und Anwendungen.Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung DC 24V (16,8 … 32 V) Ausgang Potenzialfreier PhotoMOS-Relais, NO/NC Verlustleistung Max. 300mA am Schaltkontakt Laststrom Max. 300mA pro Schaltkontakt Durchlasswiderstand < 2,5 Ohm Schaltverhalten Dauerhaftes Schalten bei Betätigung LED1 Grüne LED (betriebsbereit) LED2 Rote LED (betätigt) Anschluss M12 Anschluss 5-polig Stromaufnahme Max. 25mA bei 24 V Betriebstemperatur -20°C … +60 °C Schutzgrad IP  Frontseite: IP69KRückseite (Stecker): IP67 Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Bemessungisolationsspannung 32 V Ausschaltverzögerung Max. 100 ms Einschaltverzögerung Max. 50 ms   Downloads Betriebsanleitung SL30 Datenblatt SL30

Lesen Sie Mehr Weniger

Der SL31 Taster wird mit einem Montageloch von Ø 50-58mm und drei Schrauben besonders flach eingebaut und ermöglicht eine sehr gute ergonomische Bedienung. Rückmeldung erfolgt im Betriebszustand über acht grüne und beim Schaltvorgang über acht rote LEDs. Aufgrund der kapazitiven Technik bietet der SL31 Taster durch die kraftlose Betätigung eine ermüdungsfreie Bedienung, ist verschleißfrei, robust und besitzt somit eine lange Lebensdauer. Für das umfangreiche Produktangebot bietet CAPTRON eine individuelle Beratung zur optimalen Auswahl der passenden Produkte gemäß den erforderlichen Spezifikationen, Zertifizierungen und Anwendungen.Sprechen Sie uns an. CAPTRON Service. Technische Daten Betriebsspannung DC 24V (19,2…28,8 V) Ausgang Potenzialfreier PhotoMOS-Wechsler NO/NC Verlustleistung Max. 300mA am Schaltkontakt Laststrom Max. 300mA pro Schaltkontakt Durchlasswiderstand < 2,5 Ohm Schaltverhalten Dauerhaftes Schalten bei Betätigung LED1 Grüne LED (betriebsbereit) LED2 Rote LED (betätigt) Anschluss M12 Anschluss 5-polig Stromaufnahme Max. 25 mA bei 24 V Betriebstemperatur -20°C … +60 °C Schutzgrad IP  IP69K Frontseite, IP67 Rückseite (Stecker) Betätigungsart Kapazitiv Betätigungskraft Keine Betätigungskraft notwendig Bemessungisolationsspannung 32 V Ausschaltverzögerung Max. 100 ms Einschaltverzögerung Max. 50 ms   Downloads Betriebsanleitung SL31 Datenblatt SL31

Lesen Sie Mehr Weniger
